卫生蝶阀
应 用
卫生型自动和手动操作蝶阀，应用于不锈钢管路系统，广泛用于啤酒，饮料，果汁，制药工程等领域。
标准设计
对焊蝶阀、外螺纹蝶阀、快装蝶阀、对夹三片式蝶阀适用于ISO、DIN、IDF、SMS标准管路。

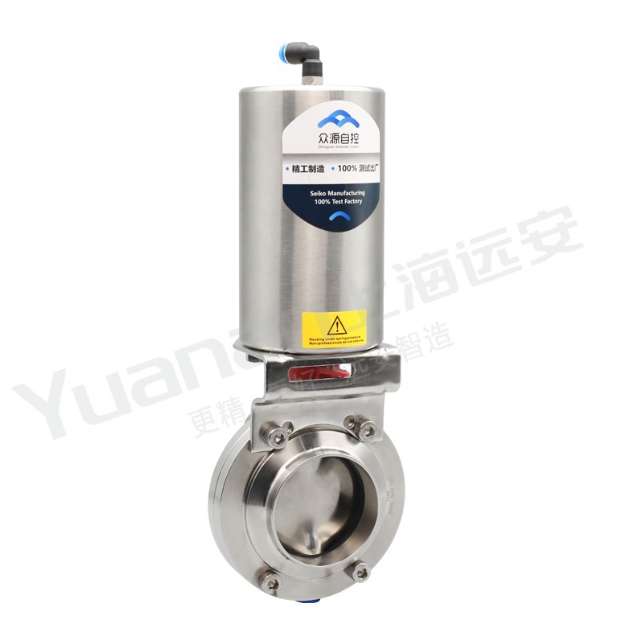

蝶阀可配气动不锈钢柱式执行器,气缸直径：85mm、108mm和133mm，另可选配铝制气动单作用/双作用执行器及电动执行器。
辅件可选配，阀位反馈和可调节定位装置，实现自动化智能控制。
技术参数
• 最大产品压力：1000kpa（10 bar）
• 最小产品压力：真空
• 温度范围：-10℃至+95℃
• 更高温度选用氟化橡胶
材 质
• 与物料接触部分：AISI 304或AISI 316L
• 表面处理：精车亚光
• 其它部分：AISI 304
• 密封材料：三元乙丙（EPDM）
• 可选：硅橡胶（Q）、氟胶（FPM）
• 蝶板轴：套聚偏二氟乙烯（PVDF)
对焊蝶阀（ISO）
| 规格 | ФD×t | H | E |
| Ф19 | Ф19.05×1.5 | 47 | 34.5 |
| Ф25 | Ф25.4×1.5 | 47 | 34.5 |
| Ф32 | Ф31.8×1.5 | 47 | 34.5 |
| Ф38 | Ф38.1×1.5 | 47 | 34.5 |
| Ф51 | Ф50.8×1.5 | 52 | 46.5 |
| Ф63.5 | Ф63.5×2 | 54 | 53.5 |
| Ф76 | Ф76.2×2 | 56 | 61.5 |
| Ф102 | Ф101.6×2 | 68 | 78 |
